치료 메커니즘대사 신호의 극대화를 통한 고해상도 정밀 진단과 열 에너지를 이용한 선택적 종양 파괴 메커니즘
Hyperpolarized MRI란
무엇인가?
  • 일반적인 MRI는 체내에 가장 풍부한 수소(H) 원자핵의 신호를 이용해 장기의 구조적 형태를 영상화합니다. 하지만 암세포의 에너지 대사와 같은 미세한 생화학적 변화를 관찰하기 위해서는 탄소(13C) 등의 원자핵 신호가 필요합니다.

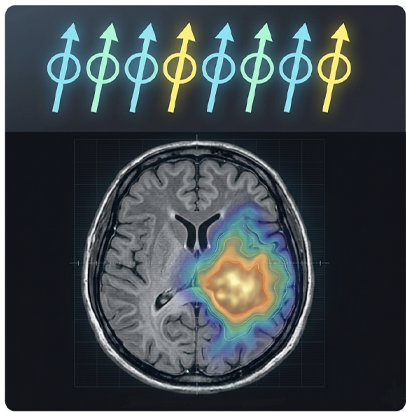

    Hyperpolarization이란, 자연 상태에서 매우 미약한 자기 신호를 가진 특정 원자핵의 스핀(Spin)을 양자 역학적 방법으로 정렬시켜,
    신호 강도를 기존 대비 10,000배 이상 비약적으로 증폭시키는 핵심 기술입니다. 이를 통해 과거에는 불가능했던 '실시간 분자 대사 영상' 구현이 가능해졌습니다.

    일반 MRI는 주로 물 분자(H₂O)의 수소(¹H)를 이용해 몸의 구조와 형태를 보여줍니다.
    하지만 HP-MRI는 탄소-13(¹³C)가 붙은 분자를 주입한 뒤, 그 분자가 세포 안에서 어떻게 변하는지를 실시간으로 영상화합니다. 이때 가장 많이 사용하는 물질이 ¹³C-Pyruvate 입니다.
MRI의 한계
현재의 MRI 기술은 극복하지 못한 근본적인 물리적 한계가 존재합니다.
  • 낮은 감도의 한계
    우리 몸속의 원자핵 중 자기장에 반응하여 신호를 만드는
    스핀(Spin)은 100만 개 중 단 몇 개(0.0001%)에 불과합니다.
    대부분의 스핀이 서로의 신호를 상쇄하기 때문에,
    우리는 극히 일부의 데이터만을 영상화하고 있습니다.
  • 신호 부족의 결과
    낮은 신호 감도는 긴 촬영 시간을 요구하며,
    무엇보다 암세포의 초기 대사 변화와 같은 미세한 생화학적
    반응을 실시간으로 포착하는 데 한계를 보입니다.
이러한 한계를 Hyperpolarization(초분극) 기술로 돌파할 수 있습니다.

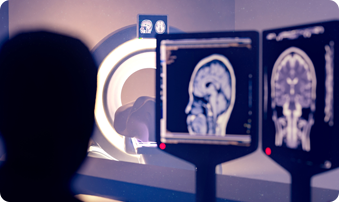

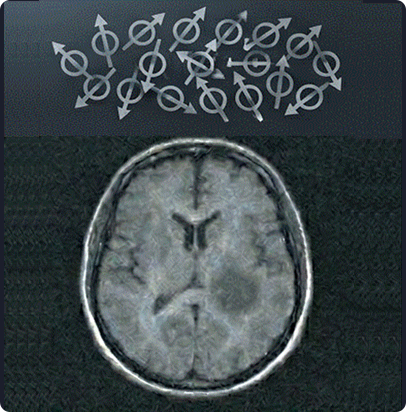

  • 일반 MRI (예시)

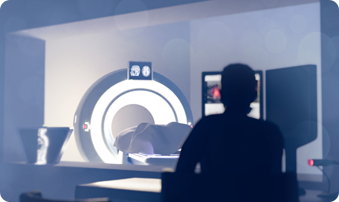

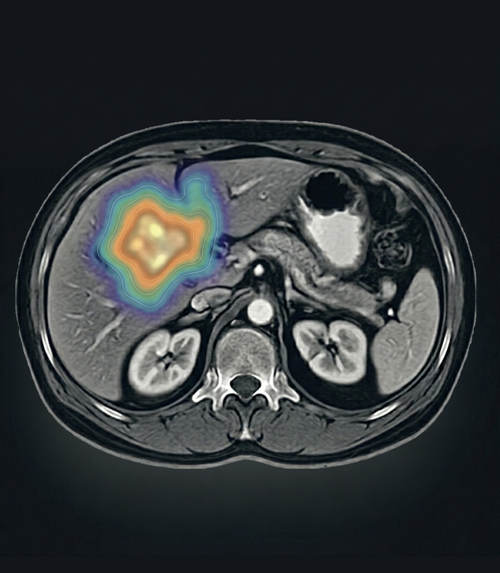

  • Hyperpolarized MRI (예시)
쉽게 알아보는 Hyperpolarized MRI
  • 01 돋보기를 갖다 대는 기술
    기존의 MRI가 우리 몸의 '모양'을 찍는 고성능 사진기라면, 초분극 MRI는 그 사진기 앞에 아주 강력한
    '특수 돋보기'를 하나 더 얹은 것과 같습니다.
    원래 우리 몸속에 있는 신호들은 제각각 흩어져 있어서 MRI 화면에 잡히는 신호가 아주 미약합니다.
    그런데 **'초분극'**이라는 기술을 사용하면, 흩어져 있던 원자핵들을 한 방향으로 정렬시켜 신호를
    수만 배 이상 강하게 응집시킬 수 있습니다. 이렇게 신호가 강해지면 기존 MRI로는 볼 수 없었던 아주
    미세한 변화까지 선명하게 포착할 수 있게 됩니다.
  • 02 '사진'에서 '실시간 영상'으로
    기존 MRI는 주로 암의 크기가 커졌는지, 모양이 변했는지를 확인합니다. 즉, 이미 벌어진 결과를
    찍는 '정지 화면'에 가깝습니다. 반면, 초분극 MRI는 암세포가 에너지를 먹고 소화시키는 '과정'을
    실시간으로 모니터링 할 수 있습니다. 암세포는 정상 세포보다 에너지를 훨씬 많이,
    그리고 다르게 섭취하는데, 이 대사 활동을 동영상처럼 관찰할 수 있게 됩니다.
  • 03 기다리지 않는 진단
    이 기술의 가장 큰 장점은 '속도'입니다. 보통 항암 치료를 시작하면 약이 잘 듣는지 확인하기 위해
    종양의 크기가 줄어들 때까지 몇 주에서 몇 달을 기다려야 합니다.
    하지만 초분극 MRI를 활용하면 암세포의 '식사 습관(대사 활동)'이 바뀌는 것을 바로 알아챌 수
    있습니다. 치료를 시작하고 단 며칠 만에 약이 암세포에 제대로 작용하고 있는지를 미리 알 수 있어,
    환자에게 가장 잘 맞는 치료법을 훨씬 빠르게 결정할 수 있습니다.
  • 04 안전하고 정밀한 검사
    방사선을 사용하는 PET-CT와 달리 자기장을 이용하기 때문에 몸에 해롭지 않으면서도,
    PET-CT만큼이나 정밀하게 세포의 변화를 읽어낼 수 있다는 점이 특징입니다.

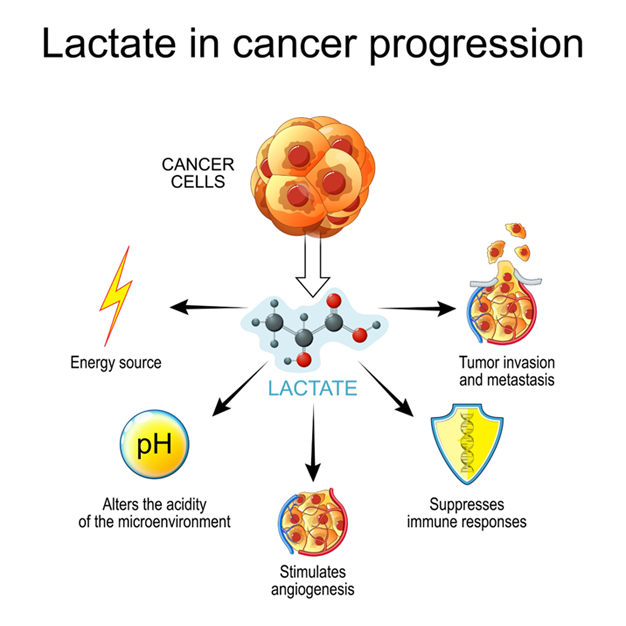

Warburg 효과와 Lactate/Pyruvate 비율
와버그 효과(Warburg Effect)
암세포의 비정상적인 에너지 생산방식
Lactate/Pyruvate 비율
치료 효과의 즉각적인 지표
정상 세포는 산소를 이용해 에너지를 천천히, 효율적으로 만듭니다.
하지만 암세포는 산소가 있어도 무조건 '당'을 대량으로
섭취해 빠르게 분해하려는 성질이 있는데, 이를 와버그 효과
라고 합니다. 이 과정에서 암세포는 정상 세포보다
훨씬 많은 '젖산(Lactate)'이라는 부산물을 쏟아냅니다.
검사를 위해 몸에 주입한 에너지원인 '피루브산(Pyruvate)'이
암세포를 만나 얼마나 빨리 '젖산(Lactate)'으로 변하는지
그 비율을 측정합니다. 만약 비율이 높다면 암세포가 아주 활발하게
활동 중이라는 뜻이며 비율이 급격히 떨어진다면 항암 치료가
적중하여 암세포의 에너지 공장이 멈추기 시작했다는 신호입니다.
결론적으로, HP-MRI는 종양의 크기가 줄어들 때까지 몇 달씩
기다릴 필요 없이, 이 비율의 변화만으로 단 며칠 만에 치료의
성공 여부를 판별할 수 있게 해줍니다.
Hyperpolarization 기법 비교
구분 d-DNP
(Dynamic Nuclear Polarization)

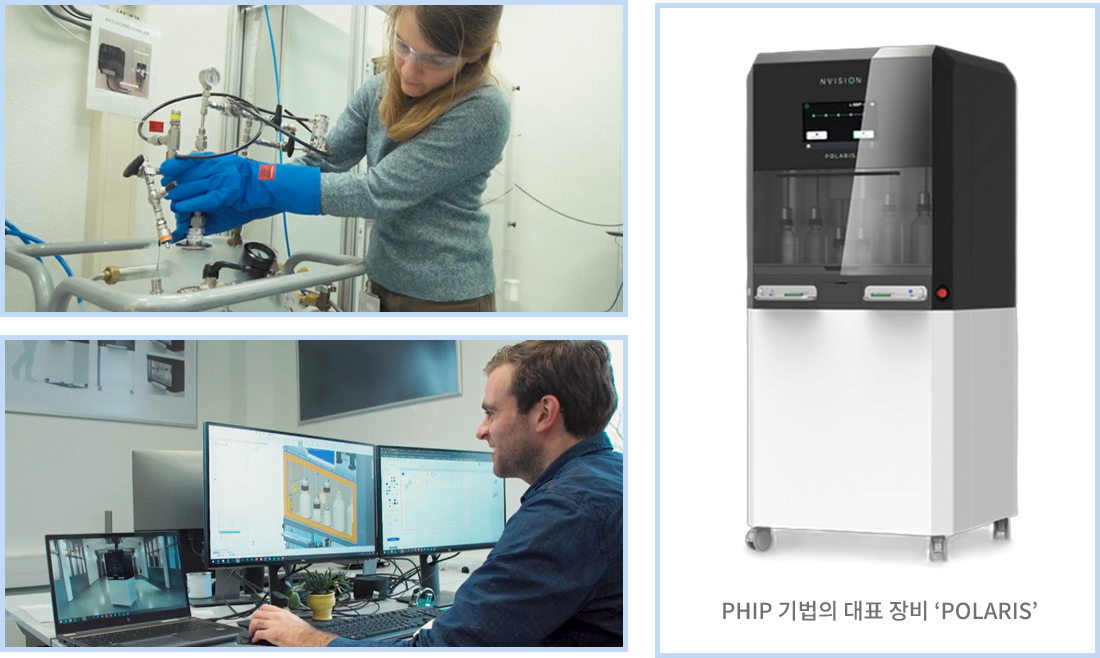

PHIP
(Parahydrogen Induced Polarization)
SEOP
(Spin-Exchange Optical Pumping)
핵심 원리 전자의 스핀을 핵 스핀으로 전이
(마이크로파 조사)
파라수소(p-H2)의 스핀 질서를
화학 반응으로 전이
레이저로 들뜬 알칼리 금속의 스핀을
핵으로 전이
주요 대상 13C (피루브산 등 대사 물질), 15N 13C, 1H(불포화 결합 화합물) 불활성 기체 (129Xe, 3He)
주요 응용 암 대사 영상 (Metabolic MRI) 대사 영상 연구, 촉매 반응 분석 폐 기능 영상 (Lung Imaging)
준비 시간 상대적으로 김 (수십 분~시간 단위) 매우 빠름 (초~분 단위) 상대적으로 김 (가스 축적 필요)
장비 비용 높음 (초저온/고자기장 설비 필요) 낮음 (비교적 간단한 구성) 중간 (특수 레이저 및 가용 설비 필요)
장점 범용성 상대적 저비용, 신속한 시료 생성,
장비 설치 용이
폐 내부 가스 교환 확인에 탁월
단점 장비가 크고 비쌈, 처리 시간이 필요 화학 반응(수소화)이 가능한 분자로 제한 기체 위주로 활용 범위가 국한
적용 가능한 연구 분야
  • 종양학
    치료 반응의 조기 판별
    종양의 크기가 줄어들기 훨씬 전(수일 내)에
    암세포의 대사 활동이 멈췄는지 확인할 수
    있습니다. 이를 통해 효과 없는 항암제를
    즉시 교체하여 환자의 골든타임을
    확보하고 불필요한 독성 노출을 방지합니다.
  • 심장학
    심근 생존능(Viability)의 정밀 평가
    심근경색 후 손상된 심장 근육이 단순히
    부어 있는 것인지, 아니면 완전히
    괴사한 것인지 대사 상태를 통해 정확히
    구분합니다. 이는 스텐트 삽입이나 수술 여부를
    결정하는 결정적인 근거가 됩니다.
  • 신경학
    퇴행성 뇌 질환의 조기 진단
    알츠하이머나 파킨슨병처럼 뇌 구조 변화가
    나타나기 전, 특정 부위의 에너지 대사 저하를
    포착하여 질병을 초기에 발견합니다.
    또한 뇌종양과 치료 후 나타나는 방사선
    괴사를 명확히 구분하는 데 유용합니다.
  • 간학
    간 섬유화 및 지방간의 기능적 단계 파악
    간의 대사 효율을 측정하여 비알코올성
    지방간염(NASH)이나 간경화의 진행 정도를
    정량화합니다. 간 이식 전후의 간 기능 회복
    상태를 실시간으로 모니터링하는 데에도
    큰 강점이 있습니다.
  • 신장학
    급성 신손상 및 이식 거부반응의 조기 감지
    혈청 크레아티닌 수치가 변하기 전에 신장
    세뇨관의 대사 변화를 감지하여 급성 신손상을
    조기에 찾아냅니다. 신장 이식 후 거부반응
    유무를 비침습적(생검 없이)으로 판단할 수
    있는 잠재력이 있습니다.
